Se fate un giro nei piazzali delle aziende, sui tetti dei centri commerciali o nelle centrali termiche di mezza Europa, vi accorgerete che il mondo della refrigerazione sta vivendo una transizione ecologica straordinaria. Il propano (R290) è ormai il re incontrastato dei chiller di nuova generazione. E fin qui, applausi.

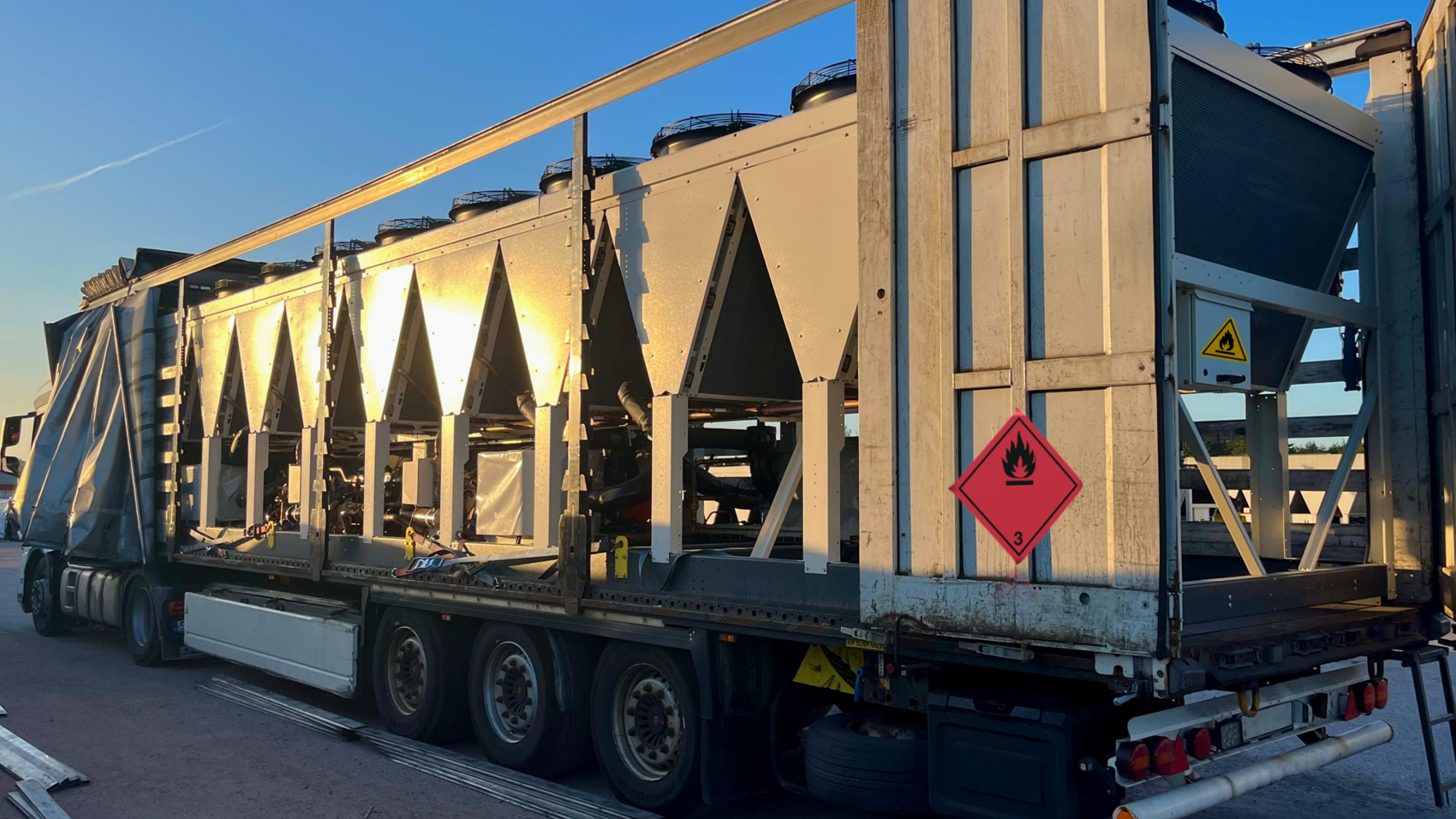

Poi, però, ti avvicini a uno di questi gioielli tecnologici, costati decine di migliaia di euro di progettazione e componenti ATEX, e noti un piccolo dettaglio. Un dettaglio che fa scendere una lacrima a qualunque tecnico che conosca le regole del gioco: sulla carrozzeria campeggia un bellissimo, fiammante rombo rosso con la fiamma al centro.

Sì, proprio l'adesivo della Classe 2.1 o 3. Quello che di solito vedete dietro le autocisterne in autostrada o sulle bombole del gas.

Viene da chiedersi: il costruttore voleva implicitamente suggerirci che il chiller è dotato di ruote e sta per immettersi sulla Milano-Venezia? O forse sperava che, in caso di controlli, l'ispettore ASL venisse colto da un attacco di nostalgia per l'esame della patente ADR?

Facciamo un po' di chiarezza (e un po' d'ordine normativo), perché la creatività sulle etichette non è mai un buon segno.

L’equivoco: Confondere il viaggio con la destinazione

Chi attacca il rombo rosso sul pannello di un chiller fisso sta compiendo un errore concettuale macroscopico, confondendo la normativa sul trasporto delle merci pericolose (ADR) con la sicurezza delle macchine in esercizio.

Il rombo rosso regolamentato dall'ADR ha una funzione specifica: serve a proteggere i soccorritori, le forze dell'ordine e gli autisti mentre la merce viaggia su strada. Quando quel chiller è caricato sul cassone di un camion diretto al cantiere, sì, quel camion deve esporre i cartelli di pericolo pertinenti (e l'unità stessa, se spedita già pre-caricata con R290 oltre le soglie di esenzione, deve seguire le regole di etichettatura dell'imballaggio/trasporto).

Ma una volta che il chiller è stato scaricato dalla gru, ancorato al pavimento e collegato ai tubi dell'acqua, il suo viaggio è finito. Diventa un'apparecchiatura fissa in esercizio. E lì, l'ADR passa il testimone a un'altra famiglia di norme.

Cosa dice la legge (quella vera)

Per i sistemi di refrigerazione e le pompe di calore a refrigeranti infiammabili (A3), la bibbia tecnica è la norma armonizzata UNI EN 378-2.

La norma non lascia spazio all'interpretazione artistica:

1. I punti di accesso al circuito, i componenti critici e i confini della zona di sicurezza devono essere chiaramente identificati.

2. Il simbolo da utilizzare è il triangolo giallo di avvertimento con la fiamma nera.

3. Questo specifico pittogramma è codificato come W021 all'interno della norma internazionale ISO 7010 (quella che disciplina la segnaletica di sicurezza nei luoghi di lavoro, recepita anche dal nostro D.Lgs. 81/08).

Il triangolo giallo dice a chi fa manutenzione: "Attenzione, qui dentro c'è una sostanza infiammabile, segui le procedure di sicurezza prima di accendere un cannello o generare scintille". Il rombo rosso dice: "Spostami con prudenza perché posso esplodere se tamponi il mio rimorchio". Vedete la sottile differenza applicativa?

Gli effetti collaterali della "Creatività da Adesivo"

Applicare la segnaletica sbagliata non è solo una questione di estetica o di pignoreria da ingegneri. Ha risvolti pratici e legali non banali:

• Incongruenza nel DVR (Documento di Valutazione dei Rischi): Il datore di lavoro dell'azienda ospitante deve mappare i rischi secondo il D.Lgs. 81/08. Trovarsi una segnaletica da trasporto su una macchina fissa crea un corto circuito formale.

• Confusione nei soccorsi: In caso di emergenza, i Vigili del Fuoco leggono la segnaletica ambientale. Trovare cartelli di tipo stradale su un impianto fisso altera la percezione del protocollo da seguire.

• Figura da dilettanti: Progettare un circuito frigorifero impeccabile, calcolare la carica minima al grammo, installare sensori di leak-detection di ultima generazione e poi sbagliare l'adesivo è come presentarsi in smoking a una serata di gala... e dimenticarsi le scarpe.

In conclusione: ad ognuno il suo mestiere

Cari costruttori (e cari installatori che a volte colmate le lacune dei costruttori), lasciamo i rombi rossi a chi guida i bilici sulle autostrade. Nei nostri impianti, sulle nostre pompe di calore e sui nostri chiller, pretendiamo e applichiamo il triangolo giallo ISO 7010.

La transizione verso i refrigeranti naturali è una cosa seria, richiede competenze elevate e precisione. Dimostriamola fino all'ultimo centimetro quadrato di poliestere adesivo.

E voi, avete fatto un giro sul tetto della vostra azienda di recente? Siete sicuri di avere un chiller a norma o avete acquistato un rimorchio senza ruote? Nel dubbio, verificate. E se serve, sapete dove trovare chi la EN 378 la mastica a colazione.

Cosa ne pensi? Vuoi calcare la mano su qualche altro aspetto specifico, come le conseguenze in fase di collaudo o le responsabilità del fabbricante ai sensi della Direttiva Macchine/PED?

La Redazione
