Quando parliamo di applicazioni nella refrigerazione commerciale e industriale, il corretto isolamento delle linee del liquido e, soprattutto, dell'aspirazione non è un semplice dettaglio di finitura. È una delle principali variabili che affliggono l’efficienza energetica dell’impianto e il primo baluardo contro i danni strutturali causati dalla condensa e dal ghiaccio.

L'intenzione di oggi, a valle delle recenti visite presso alcuni impianti, è l'analisi dei materiali, faremo un calcolo dello spessore ottimale per la media temperatura (TN) e la bassa temperatura (BT), e approfondiremo le regole d'oro per una posa a regola d'arte.

I Materiali: L'anima dell'Isolamento è Policellulare

Le tubazioni di refrigerazione lavorano a temperature spesso inferiori al punto di rugiada dell'ambiente circostante. Per questo motivo, il materiale isolante d'elezione è l'elastomero estruso a celle chiuse (noto commercialmente con brand storici come Armaflex).

Caratteristiche Chiave del Materiale:

• Struttura a celle chiuse: Blocca la migrazione del vapore acqueo verso l'interno, mantenendo costante la conducibilità termica (lambda) nel tempo.
• Fattore di resistenza alla diffusione del vapore (mu): Più è alto (es. mu³10.000), più il materiale resiste alla penetrazione dell'umidità senza necessità di barriere esterne aggiuntive.
• Bassa conducibilità termica (lambda): Generalmente compresa tra 0,033 W/(m·K) e 0,040  W/(m·K) a 0°C.

Tipologie principali sul mercato:

• NBR (Gomma Nitrilica): Il classico isolamento flessibile nero, standard per la refrigerazione commerciale.
• EPDM: Ideale per applicazioni ad alta resistenza UV (tratti esterni) o temperature elevate.
• Versioni Low Smoke / Halogen Free: Obbligatorie in ambienti ad alta frequentazione o dove le normative antincendio richiedono fumi a bassa tossicità.

Esempio Pratico di Calcolo dello Spessore

L'obiettivo principale dell'isolamento in refrigerazione è evitare la condensa superficiale. La temperatura sulla superficie esterna dell'isolante (T_se) deve essere sempre superiore alla temperatura del punto di rugiada (T_dp) dell'aria ambiente.

• Condizioni Ambientali indoor (Cautelative): T_amb = 25°C - Umidità Relativa (UR) = 70%
  • Dal diagramma psicrometrico, il Punto di Rugiada (T_dp) è di circa 19,1°C.
• Tubazione: Rame, Diametro esterno 28 mm (1" 1/8).
• Materiale Isolante: lambda = 0,036 W/(m·K).

Formula di Riferimento (Semplificata per il flusso termico cilindrico)

Per evitare la condensa, lo spessore deve garantire che la resistenza termica del sistema limiti il flusso di calore in modo che:

T_se > T_dp

Dato il diametro interno dell'isolante (d_i = 28 mm), lo spessore s determina il diametro esterno dell'isolamento (d_e = d_i + 2s). Il calcolo termotecnico (secondo norma UNI EN ISO 12241) mette in relazione la resistenza termica dell'isolante e il coefficiente di scambio termico superficiale esterno (h_se ca. 8 W/(m^2*K) in aria calma).

I Risultati del Calcolo

Nota Bene: All'aumentare del diametro della tubazione, a parità di temperature, la superficie di scambio aumenta. Pertanto, su tubi da 54 mm in BT, lo spessore commerciale standard dovrà salire spesso a 32 mm o richiedere un doppio strato.

Metodi di Posa e Regole d'Arte: Dove si Gioca l'Affidabilità

Un calcolo perfetto è inutile se la posa in opera permette all'aria (e quindi all'umidità) di insinuarsi sotto l'isolante. Nella refrigerazione, l'isolamento deve formare un sistema sigillato continuo.

1. Taglio e Incollatura (La Regola d'Oro)

• Mai "infilare" l'isolante tirandolo: L'isolante elastomerico non deve essere teso, bensì spinto lungo la tubazione. La trazione riduce lo spessore effettivo sugli angoli e stressa le giunzioni.
• Incollaggio totale delle teste: Le estremità dei manicotti isolanti devono essere incollate direttamente sul tubo di rame all'inizio e alla fine di ogni tratto, e tra di loro. Se si verifica una perdita di refrigerante o un trafilamento di condensa, il danno rimarrà confinato in quel singolo segmento.
• Utilizzo dell'adesivo specifico: Usare sempre la colla della casa madre (es. Neoprene a solvente), attendendo il tempo di "tack" (asciugatura al tatto) prima di unire i lembi.

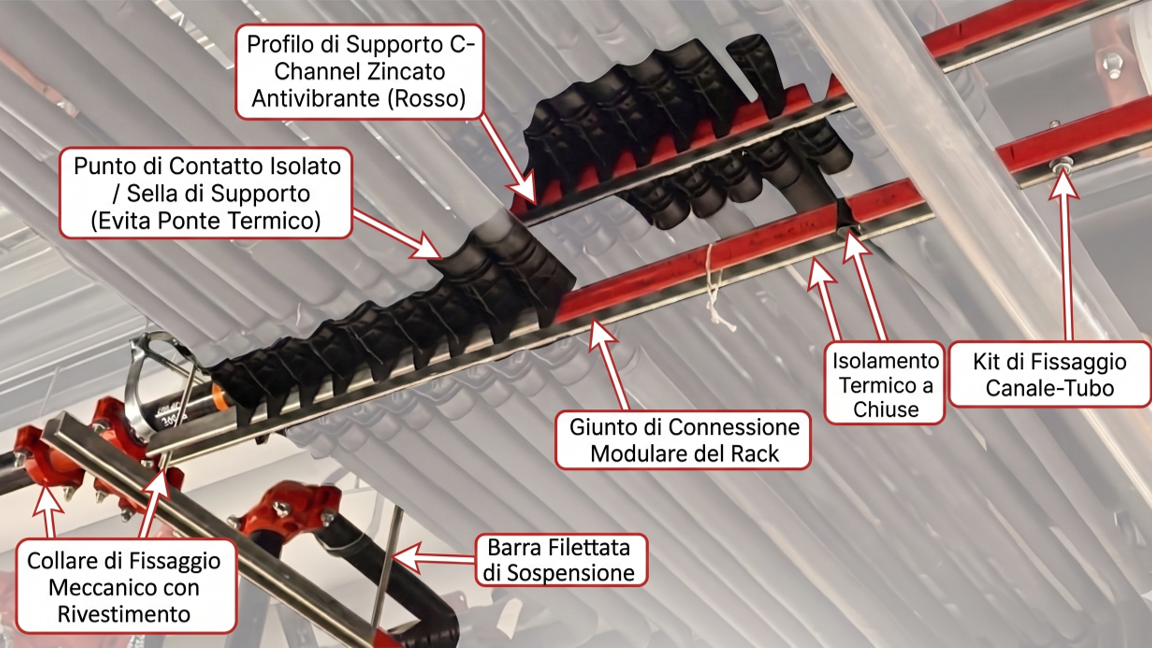

2. Gestione dei Supporti (I Ponti Termici)

Il collare di fissaggio della tubazione è il punto critico più frequente per la formazione di ghiaccio.

• Vietato: Stringere il collare metallico direttamente sull'isolante (lo schiaccia, azzerando il potere isolante).
• Consigliato: Utilizzare appositi supporti per tubazioni isolati (corpi rigidi in PUR/PIR rivestiti in elastomero) che garantiscono la continuità dello spessore e scaricano il peso della tubazione senza comprimere la gomma.

3. Protezione all'Esterno

L'elastomero soffre l'azione dei raggi UV e l'attacco degli uccelli. I tratti di tubazione esterni devono essere:

• Trattati con vernici protettive anti-UV specifiche (almeno due mani).
• Oppure, idealmente, protetti all'interno di canaline metalliche o plastiche chiuse.

Conclusioni

Progettare e installare correttamente l'isolamento termico significa garantire che i coefficienti di prestazione (COP) calcolati in fase di design rimangano tali durante la vita operativa dell'impianto. Spessori inadeguati o giunzioni mal incollate si traducono rapidamente in gocciolamenti nei controsoffitti, banchi frigo inefficienti e interventi di manutenzione straordinaria localizzati.

Voi che spessori utilizzate solitamente come "standard aziendale" per le linee in bassa temperatura? Preferite il doppio strato o il manicotto singolo ad alto spessore?

Parliamone nei commenti.

La Redazione
