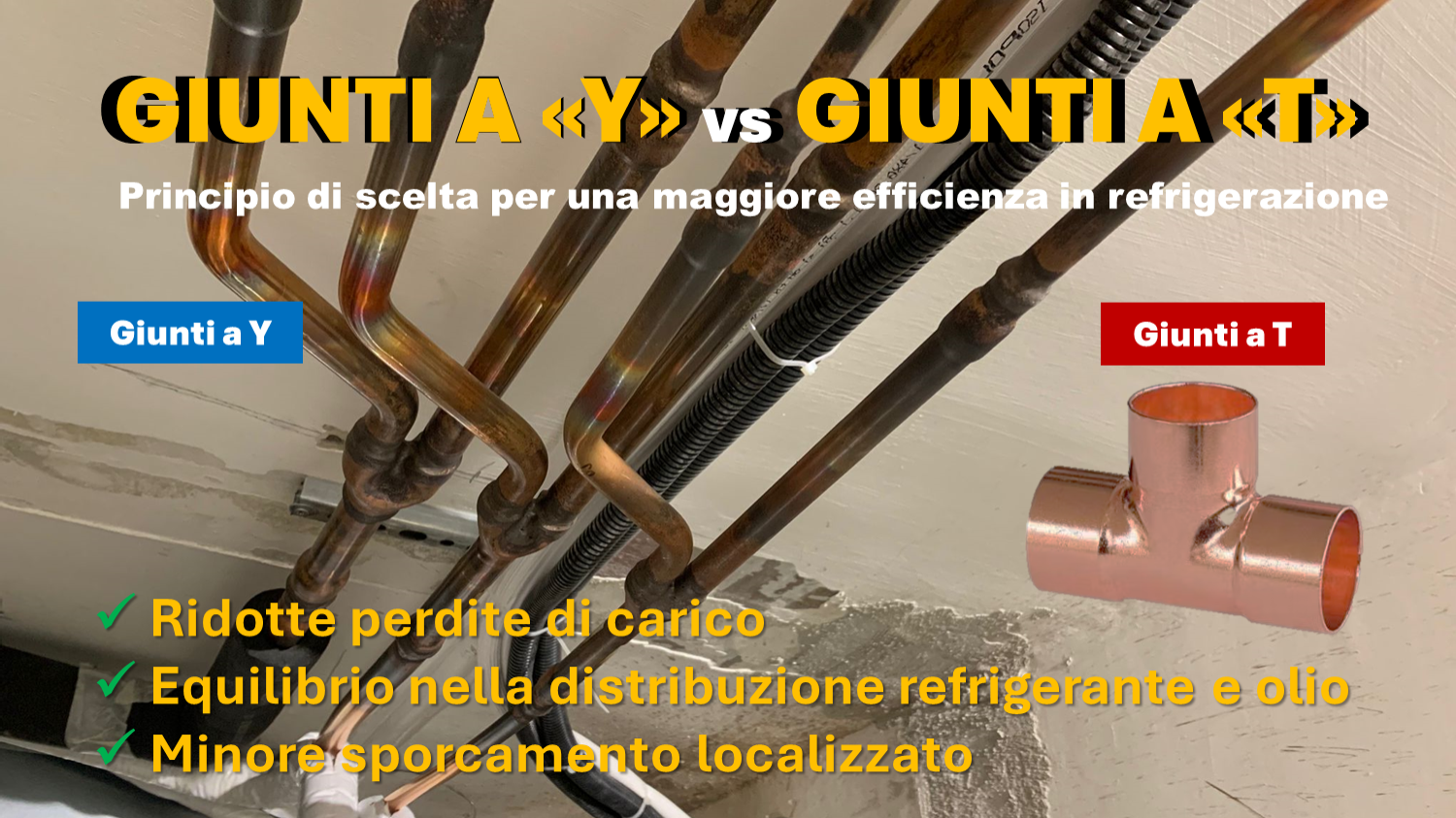

In un impianto frigorifero, ogni componente conta. Le tubazioni e i raccordi che le collegano non fanno eccezione: il tipo di giunto utilizzato nelle derivazioni — a T o a Y — influisce in modo concreto sulle perdite di carico, sul comportamento dell'olio lubrificante, sulla pulizia del circuito e, in ultima analisi, sulle prestazioni complessive del sistema.

Questo tema è spesso trascurato in fase progettuale, considerandolo un dettaglio "di cantiere".

In realtà, soprattutto nei sistemi "a bassa carica", in presenza di fluidi bifase o A2L, e negli impianti con lunghi circuiti di distribuzione (come i booster CO₂ per la GDO), la scelta tra giunto a T e giunto a Y può fare una reale differenza misurabile in termini di efficienza e affidabilità. E non è una questione solo da VRF!

Geometria e principio di funzionamento

Prima di entrare nei dettagli tecnici, è utile chiarire la differenza geometrica tra i due tipi di raccordo.

Giunto a T (Tee fitting)

Il giunto a T presenta una diramazione ortogonale rispetto al flusso principale. Il fluido che percorre la linea principale deve cambiare direzione di 90° per entrare o uscire dal ramo laterale. Questa deviazione brusca genera una discontinuità nel profilo di velocità e, di conseguenza, perdite di carico per attrito locale più elevate.

Giunto a Y

Il giunto a Y — detto anche raccordo a braga obliqua — distribuisce il flusso con un angolo di 45° rispetto alla direzione principale (talvolta 30°). La transizione è più graduale, il profilo di velocità si mantiene più regolare e le perdite di carico risultano sensibilmente inferiori. In configurazione simmetrica (due rami a 45°), il giunto a Y funziona da distributore bilanciato.

La distinzione è identica a quella già consolidata nelle reti idrosanitarie e nelle reti di ventilazione. In ambito frigorifero, però, le conseguenze di perdite di carico aggiuntive hanno impatto diretto sul punto di lavoro del compressore e sul COP complessivo del sistema.

Le perdite di carico nei raccordi vengono comunemente espresse attraverso il coefficiente di resistenza locale ξ (xi), o in alternativa come lunghezza equivalente di tubo rettilineo (L_eq). La formula di riferimento è:

ΔP_loc = ξ · (ρ · v²) / 2

dove: ρ = densità del fluido [kg/m³] | v = velocità media del flusso [m/s]

Per orientarsi con dei valori pratici (flusso nella derivazione, refrigerante liquido monofase):

• Giunto a T — ramo principale passante: ξ ≈ 0,3–0,5
• Giunto a T — ramo laterale a 90°: ξ ≈ 1,0–1,3
• Giunto a Y — ramo principale passante: ξ ≈ 0,2–0,3
• Giunto a Y — ramo obliquo a 45°: ξ ≈ 0,5–0,8

Traducendo: in un'applicazione tipica con velocità del refrigerante tra 1,5–2 m/s in linea liquido, la perdita di carico nel ramo laterale di un giunto a T è circa il doppio rispetto a quella di un giunto a Y. In fase gassosa o bifase — dove le velocità sono molto più elevate (5–15 m/s) — la differenza si amplifica notevolmente.

Nei circuiti frigoriferi, il refrigerante non è sempre in fase liquida pura o vapore puro. Le linee di distribuzione verso evaporatori multipli (header di liquido, header di aspirazione) gestiscono spesso una miscela bifase liquido-vapore. In questi casi, la geometria del raccordo diventa ancora più determinante.

Con un giunto a T, il cambiamento di direzione a 90° tende a separare le fasi per effetto centrifugo: il liquido più denso prosegue nella direzione originale, mentre il vapore — più leggero — si concentra nel ramo laterale. Questo effetto di separazione di fase indesiderata porta a:

• Distribuzione non omogenea del titolo di vapore tra i rami paralleli
• Evaporatori alimentati in modo squilibrato: alcuni in difetto di liquido, altri in eccesso
• Riduzione dell'efficienza degli scambiatori
• Instabilità del controllo della valvola di espansione elettronica (EEV)

Il giunto a Y, con la sua geometria simmetrica e il passaggio graduale, favorisce una migliore miscelazione delle fasi e una distribuzione più uniforme. Non elimina completamente il problema — per applicazioni critiche si ricorre a distributori dedicati con ugelli calibrati — ma rappresenta un passo avanti significativo rispetto alla T nella gestione del flusso bifase.

In qualsiasi sistema frigorifero con compressori ermetici o semiermetici, una quota di olio lubrificante circola nel circuito insieme al refrigerante. La gestione di questo olio è critica: se si accumula nelle parti basse del circuito — in particolare nelle tubazioni di aspirazione — causa problemi gravi al compressore per mancanza di lubrificazione, o danni meccanici per colpo di liquido.

Criticità del giunto a T

L'angolo retto del ramo laterale di un giunto a T crea una zona a bassa velocità dove l'olio — più viscoso e più denso del refrigerante gassoso — tende a stagnare. Questo è particolarmente problematico:

• Nei sistemi a bassa temperatura (frigoconservazione a -18°C/-25°C) dove l'olio è più viscoso
• Nei sistemi a R-448A/R-449A dove la miscibilità dell'olio POE non è completa in tutte le condizioni
• Nei sistemi CO₂ transcritici, dove l'olio è praticamente immiscibile con la CO₂ e tende a separarsi nelle zone a bassa velocità

Vantaggio del giunto a Y

La geometria del giunto a Y mantiene la velocità del flusso più uniforme anche nel ramo laterale, riducendo le zone di stagnazione. L'effetto di trascinamento (oil drag) risulta più efficace, e l'olio viene convogliato insieme al refrigerante invece di accumularsi. Nei circuiti con ricircolo forzato dell'olio — presenti nei sistemi CO₂ o nei grandi impianti con separatori d'olio — questo vantaggio è meno critico, ma rimane comunque un contributo positivo all'affidabilità del sistema.

N.B. Nei sistemi CO₂ la velocità nelle linee liquide viene mantenuta deliberatamente molto bassa (tipicamente intorno a 0,5 m/s) per limitare le perdite di carico ed evitare la formazione di flash gas nelle tratte lunghe. Il vantaggio dei giunti a Y diventa invece particolarmente evidente nelle linee di aspirazione e negli header vapore, dove le velocità sono molto più elevate e la geometria del raccordo influenza in modo significativo perdite locali, distribuzione del flusso e ritorno dell’olio.

Durante la messa in servizio di un impianto — e più in generale nel corso della vita operativa — il circuito può contenere detriti: trucioli di saldatura, scaglie di ossidazione, particelle metalliche da usura, residui di lavorazione. I filtri deidratatori e i separatori di liquido catturano buona parte di queste particelle, ma non tutto.

Il giunto a T presenta un angolo interno a 90° che costituisce una zona di deposito naturale per i detriti: le particelle più pesanti, trasportate dal flusso principale, impattano sulla parete interna e tendono a sedimentarsi nell'angolo morto. Nel tempo, questo può portare a:

• Riduzione della sezione di passaggio nel ramo laterale
• Ostruzione parziale o totale del ramo laterale (con conseguente squilibrio della distribuzione)
• Sorgente di particelle che si staccano intermittentemente, mettendo a rischio componenti sensibili a valle (valvole EEV, separatori, compressori)

Il giunto a Y, con la sua geometria di flusso continuo, riduce significativamente queste zone morte. Il flusso mantiene una componente di velocità assiale anche nel ramo laterale, che esercita un'azione di autosciacquamento continuo. Non è una soluzione assoluta — il dimensionamento corretto dei filtri rimane indispensabile — ma è un contributo positivo alla pulizia del circuito nel lungo periodo.

Raccomandazione CSIM: dopo qualsiasi intervento di saldatura o modifica delle tubazioni, è buona pratica sostituire il filtro deidratatore e verificare la pulizia del circuito indipendentemente dal tipo di raccordo utilizzato. Tuttavia, in impianti con storico di sporcamento (es. contaminazione acida post-guasto compressore), il passaggio a giunti a Y può ridurre la frequenza di intasamento dei filtri secondari.

Parametro	Giunto a T	Giunto a Y
Perdite di carico	Elevate (cambio di direzione brusco 90°)	Inferiori del 20–40% (flusso continuo curvo)
Coefficiente ξ (derivazione)	ξ ≈ 1,0–1,3	ξ ≈ 0,5–0,8
Distribuzione del flusso	Irregolare, con possibili stagnazioni nel ramo laterale	Più uniforme, favorisce la distribuzione bifase
Gestione olio	Rischio accumulo nel ramo laterale ortogonale	Migliore autosciacquamento per geometria simmetrica
Raccolta detriti/sporcizia	Angolo interno = zona di deposito detriti	Minore tendenza al deposito grazie alla continuità del flusso
Ingombro fisico	Compatto, facile da installare in spazi ridotti	Richiede più spazio per raggi di curvatura
Costo componente	Inferiore	Superiore (10–30% in più)
Facilità di saldatura	Standard (3 raccordi, angoli netti)	Più complessa, richiede più attenzione al posizionamento
Applicazione tipica	Distribuzione secondaria, bassa velocità, GWP alto	Header principale, bifase, alta velocità, A2L/CO₂

Non esiste una risposta unica. La scelta tra giunto a T e giunto a Y dipende dall'applicazione specifica, dalla fase del fluido, dalle velocità in gioco e dai vincoli pratici di installazione. Ecco le linee guida operative:

Usare il giunto a Y quando:

• Si tratta di header principali di distribuzione (linea liquido o linea di aspirazione verso più utilizzatori)
• Il fluido è in fase bifase o vapore surriscaldato ad alta velocità (> 5 m/s)
• Il refrigerante è CO₂ (immiscibilità con l'olio, alta velocità di flusso, alta densità del gas)
• Si utilizzano refrigeranti A2L (R-454C, R-455A, R-32): la riduzione delle perdite di carico in aspirazione contribuisce a mantenere la pressione di evaporazione più alta, riducendo il rischio di depressurizzazione locale
• L'impianto ha una storia di problemi con olio o detriti nel circuito
• Si progetta un sistema ad alta efficienza con target COP elevati (COP ≥ 3,5 in R-744 o ≥ 4,0 in HFO)

Il giunto a T è accettabile quando:

• Si tratta di diramazioni secondarie con bassa portata e bassa velocità (< 1 m/s)
• Il fluido è in fase liquida monofase stabile
• Lo spazio disponibile non permette il raggio di curvatura del giunto a Y
• Si opera su impianti esistenti in retrofit parziale, dove sostituire tutti i raccordi non è economicamente giustificabile
• Si utilizzano refrigeranti HFC ad alto GWP in impianti esistenti con vita residua limitata

La riflessione sui raccordi di derivazione apre a considerazioni più ampie che riguardano sia la fase di progetto che la manutenzione:

In fase progettuale

Specificare il tipo di raccordo nelle tavole di progetto — cosa raramente fatta — permette di controllare un parametro che altrimenti viene lasciato alla discrezionalità dell'installatore. In un capitolato tecnico, indicare esplicitamente "derivazioni a Y" sugli header principali è una scelta di qualità che non incide significativamente sui costi totali dell'impianto (la differenza di costo tra un raccordo a T e uno a Y è di pochi euro, a fronte di sistemi che valgono decine di migliaia di euro).

In fase di manutenzione programmata

Ispezionare visivamente i giunti a T durante le fermate programmative — in particolare quelli in posizione orizzontale nelle linee di aspirazione — permette di individuare accumuli di olio o depositi prima che causino problemi. Nei sistemi CO₂ transcritici, dove l'olio si accumula più facilmente per la scarsa miscibilità, questa ispezione dovrebbe essere sistematica.

In fase di retrofit

Quando si interviene su un impianto esistente per la conversione refrigerante (es. da R-448A/R-449A a R-455A o R-454C), o per l'upgrade del sistema di controllo, è l'occasione ideale per valutare la sostituzione dei giunti a T con giunti a Y negli header principali. Il costo incrementale è contenuto, il beneficio sull'efficienza è reale e documentabile.

La scelta tra giunto a T e giunto a Y nei sistemi frigoriferi non è un dettaglio marginale. È una decisione tecnica che influenza le perdite di carico, l'efficienza del sistema, la gestione dell'olio e la pulizia del circuito nel lungo periodo.

In linea generale: il giunto a Y è preferibile ovunque la velocità del flusso sia significativa, il fluido sia in fase bifase, o si utilizzi un refrigerante moderno (A2L o CO₂). Il giunto a T rimane accettabile per derivazioni secondarie in fase liquida monofase e a bassa velocità.

Come spesso accade nell'ingegneria impiantistica, la differenza tra un impianto che funziona e uno che funziona bene sta nei dettagli. Questo è uno di quei dettagli che vale la pena curare fin dalla progettazione.
La Redazione
